Y416-10/16減壓穩壓閥(fa)概述(shu)：
Y416X減壓穩(wen)壓(ya)閥(fa)調(diao)壓(ya)、穩壓動作(zuo)平(ping)穩，適用于(yu)水和非腐(fu)蝕(shi)性(xing)液(ye)體介(jie)質的管路(lu)。本產品在城(cheng)市建筑、高層(ceng)建筑(zhu)的(de)冷熱供(gong)水系統(tong)中，可(ke)取(qu)代(dai)常(chang)規(gui)分區水(shui)管，節省設(she)備(bei)。也可(ke)在(zai)通(tong)常的(de)冷(leng)熱(re)水管(guan)網(wang)中，起(qi)減(jian)壓穩壓(ya)作用(yong)。本(ben)系(xi)列減(jian)壓閥屬(shu)于直接(jie)作(zuo)用式(shi)薄(bao)膜(mo)彈(dan)簧減(jian)壓(ya)閥。主(zhu)要由調節彈(dan)簧、膜(mo)片、活(huo)塞、閥座、閥(fa)瓣等零(ling)件(jian)組(zu)成。利(li)用(yong)膜片(pian)直(zhi)接(jie)傳(chuan)感(gan)下(xia)游壓力(li)驅(qu)動(dong)閥瓣(ban)，控(kong)制(zhi)閥瓣開度完(wan)成(cheng)減(jian)壓穩壓(ya)功能(neng)
Y416-10/16減(jian)壓穩壓(ya)閥特(te)點：
由于采用(yong)了閥后(hou)壓(ya)力(li)反(fan)饋機(ji)構(gou)，工(gong)作(zuo)中(zhong)既(ji)減動(dong)壓、也(ye)減(jian)靜(jing)壓(ya)，既可(ke)水平(ping)安(an)裝，也可(ke)垂直(zhi)安裝。在高層(ceng)建(jian)筑冷熱(re)供水系統中完全(quan)可以(yi)代(dai)替分(fen)區(qu)供水(shui)中的(de)分(fen)壓水(shui)箱，在(zai)氣(qi)壓罐和變速泵供水系(xi)統(tong)中，是解(jie)決(jue)高(gao)層(ceng)底部供水(shui)壓力大的理(li)想(xiang)產品。安(an)裝此閥(fa)可(ke)實現(xian)低(di)壓、等壓供(gong)水(shui)，可(ke)節(jie)水(shui)、節能(neng)、減(jian)小(xiao)噪音和延長管(guan)路及(ji)衛(wei)生器(qi)具的(de)使用(yong)壽(shou)命。安(an)裝(zhuang)此(ci)閥(fa)可(ke)簡(jian)化供(gong)水(shui)系統中的設備，可降低工(gong)程(cheng)造價(jia)。此(ci)閥(fa)更換部(bu)分(fen)零件(jian)，還可(ke)應用在工(gong)業生(sheng)產中(zhong)需要(yao)減(jian)壓(ya)的場(chang)合(he)。如(ru)：壓縮空(kong)氣(qi)、低溫(wen)蒸(zheng)氣(qi)、油類等(deng)。
Y416-10/16減壓穩(wen)壓(ya)閥(fa)流(liu)量(liang)系(xi)數(shu)（Cv）:
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
?
Y416-10/16減壓穩(wen)壓閥主(zhu)要零部(bu)件材(cai)料(liao)?:
|
零件(jian)名稱 |
Y416直接作(zuo)用(yong)彈(dan)簧(huang)薄膜(mo)式(shi)減壓(ya)穩(wen)壓(ya)閥(fa)零(ling)件材料 |
|
閥(fa)體 閥蓋(gai) 底蓋(gai) |
HT200、WCB |
|
閥(fa)座 |
2Cr13 |
|
閥瓣(ban) |
2Cr13 |
|
閥桿(gan) |
2Cr13 |
|
缸套(tao) |
2Cr13/25(鍍(du)硬鉻(ge)) |
|
活(huo)塞(sai) |
2Cr13 |
|
O型圈(quan) |
丁(ding)腈(jing)橡(xiang)膠 |
|
密封圈 |
丁腈橡膠 |
|
膜片 |
夾(jia)織物丁(ding)腈橡(xiang)膠(jiao) |
|
調節彈簧 |
60Si2Mn |
Y416-10/16減壓穩壓閥(fa)性能(neng)參(can)數(shu):
|
Y416減壓穩壓(ya)閥(fa)公稱(cheng)壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
殼體(ti)試驗(yan)壓力(li)(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密(mi)封試驗壓(ya)力(li)(Mpa) |
1.0 |
1.6 |
2.5 |
|
*高進(jin)口壓(ya)力(Mpa) |
1.0 |
1.6 |
2.5 |
|
出口壓(ya)力范(fan)圍(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
壓(ya)力特性(xing)偏差(cha)(Mpa)△P2P |
GB12244-1989 |
|
流量特性偏(pian)差(cha)(Mpa)P2G |
GB12244-1989 |
|
滲(shen)漏量 |
0 |
|
工(gong)作溫(wen)度 |
0℃-80℃ |
|
*：殼(ke)體(ti)試(shi)驗(yan)不包(bao)括(kuo)膜(mo)片、閥(fa)蓋 |
Y416-10/16減(jian)壓穩(wen)壓(ya)閥安裝維護說明(ming)：
供水(shui)管(guan)道(dao)有(you)機(ji)械污物時閥(fa)前應(ying)安(an)裝過濾器。
2.調整壓力需在靜(jing)壓(ya)狀態(tai)下(xia)進(jin)行(xing)，順時針(zhen)方(fang)向旋轉調(diao)節(jie)螺(luo)桿(gan)，閥后(hou)壓(ya)力增(zeng)加，逆時(shi)針(zhen)方向旋轉閥(fa)后(hou)壓(ya)力降低，調(diao)好所需壓力(li)將鎖母(mu)堅固。如(ru)果調壓(ya)過程中(zhong)閥后壓(ya)力超(chao)過設定(ding)值(zhi)，需將(jiang)閥后壓(ya)力泄(xie)掉(diao)，重(zhong)新調(diao)整(zheng)。
3.在(zai)管(guan)網(wang)中安裝時(shi)，應(ying)注意水流(liu)方向(xiang)與閥(fa)體(ti)箭(jian)頭一致(zhi)。
4.此(ci)閥(fa)可(ke)水平安(an)裝亦可(ke)垂(chui)直(zhi)安(an)裝其性能不(bu)變,但位置(zhi)要(yao)方(fang)便維(wei)修(xiu)。
5.如(ru)發(fa)現(xian)減壓閥不(bu)減(jian)靜(jing)壓時(shi)，可將閥(fa)前(qian)截門(men)連(lian)續開關(guan)數次(ci)沖洗(xi)截(jie)流(liu)口，如(ru)無效再(zai)檢查膜片(pian)、密(mi)封(feng)墊和“O”型圈有無損(sun)壞(huai)。
6.如安(an)裝(zhuang)在不(bu)經(jing)常(chang)使(shi)用(yong)的管路(lu)系(xi)統。應(ying)每(mei)三(san)個月通(tong)水試壓一次。

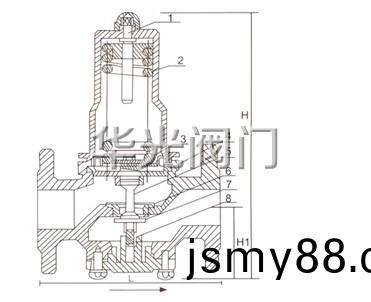

Y416-10/16減壓(ya)穩(wen)壓閥(fa)結(jie)構(gou)圖(tu)：
Y416-10/16減壓穩(wen)壓閥主(zhu)要連接尺寸?：
|
公(gong)稱通徑(jing)DN |
外 形 尺(chi) 寸(cun) |
|
L |
H |
Hl |
|
15 |
160 |
265 |
100 |
|
20 |
160 |
265 |
100 |
|
25 |
180 |
285 |
110 |
|
32 |
200 |
285 |
110 |
|
40 |
220 |
320 |
120 |
|
50 |
250 |
320 |
120 |
|
65 |
280 |
335 |
140 |
|
80 |
310 |
425 |
165 |
|
100 |
350 |
445 |
185 |
|
125 |
400 |
590 |
225 |
|
150 |
450 |
625 |
260 |
|
200 |
500 |
680 |
280 |
|
250 |
650 |
855 |
335 |
|
300 |
800 |
935 |
385 |
|
350 |
850 |
1015 |
430 |
|
400 |
900 |
1095 |
455 |
|
450 |
900 |
1165 |
500 |
|
500 |
950 |
1205 |
525 |

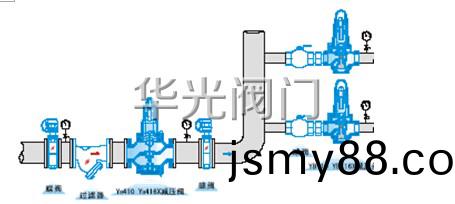

Y416-10/16減(jian)壓(ya)穩(wen)壓閥(fa)安(an)裝(zhuang)示(shi)意(yi)圖(tu):
訂(ding)貨(huo)須知(zhi)：
一(yi)、①Y416-10/16減(jian)壓(ya)穩壓閥(fa)產品(pin)名稱(cheng)與(yu)型(xing)號②Y416-10/16減壓(ya)穩(wen)壓閥口(kou)徑③是否帶附件以便我(wo)們的(de)為您(nin)正(zheng)確(que)選型(xing)。
二、若(ruo)已經由設(she)計單(dan)位選定(ding)Y416-10/16減壓(ya)穩(wen)壓(ya)閥型號(hao)，請按Y416-10/16減(jian)壓穩壓(ya)閥型(xing)號直接向(xiang)我(wo)們(men)華光閥(fa)門(men)銷(xiao)售部(bu)訂(ding)購。
三、當(dang)使用的(de)場(chang)合(he)非常重要(yao)或環境(jing)比(bi)較復雜(za)時,請您(nin)盡(jin)量提(ti)供(gong)設計圖紙(zhi)和詳細參(can)數(shu)，由我(wo)們華(hua)光(guang)閥門(men)專家為您審(shen)核(he)把關(guan)。
