Q941F46-10/16C電動襯氟球閥概述：
Q941F46電動襯氟球閥由JM系列電動執行機構(gou)和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性。電動襯氟球閥執行機構(gou)能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現(xian)閥位信號的傳遞和遠程控制。
電動襯氟球閥主要用于對生產(chan)過程中酸堿等強腐蝕介質(zhi)的調節或切斷。電動執行機構(gou)內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制運轉。電動襯氟球閥、襯四氟電動球閥具有連線簡單，結構(gou)緊湊、尺寸小、重量輕、阻力小、動作穩(wen)定可靠等優(you)點。
?
Q941F46-10/16C電動襯氟球閥特點：
1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結(jie)構(gou)簡單，安裝維修方便。
4、流阻小，流通能力。

Q941F46-10/16C電動襯氟球閥結構(gou)圖：

?
Q941F46-10/16C氣動襯氟球閥主要零件材料：

閥體	鑄鐵、鑄鋼、不銹鋼
閥芯	不銹鋼+聚四氟依稀(F46)
閥座	聚四氟依稀(F46)
閥桿	2Cr13
填料	柔性石墨、聚四氟依稀
支架	鑄鐵、鑄鋼、不銹鋼
聯軸器	25、35、45

Q941F46-10/16C電動襯氟球閥執(zhi)行機構(gou)選配介紹：

JM系列執行機構技術(shu)參數(shu)		閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN10～150mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執(zhi)行機構	可另配PSQ、HQ、UNIC、361RS 等系列電子式電動執(zhi)行機構
保護裝置	過熱保護	流量特性	快開特性
環(huan)境溫度	-30°～60°	可調(diao)范圍	DN10-80	DN100-150
			250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區(qu)	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關(guan)或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃?RTFE≤180℃?PPL≤300℃?硬密封≤450℃
?	??

項目類型	JM-05	JM-10	JM-20	JM-40	JM-60	JM-100	JM-200
輸出力矩	50N.M	100 N.M	200 N.M	400 N.M	600 N.M	1000 N.M	2000 N.M
動作范圍	0～90°
額定電流	0.15A	0.3A	0.45A	0.7A	0.7A	0.85A	0.85A
絕緣電阻	100M/DC500V
電源	AC110/220/380V DC24V
電機功率	8W/E	23 W/E	45 W/E	90 W/E	90 W/E	120 W/E	120 W/E
選配閥門	15-25	15-65	80-100	100-125	125-150	150-200	200-250
執行器重量	2.6Kg	4.2 Kg	7.9 Kg	8.7 Kg	9 Kg	14.7 Kg	15 Kg

所配閥門壓力為1.6MPa

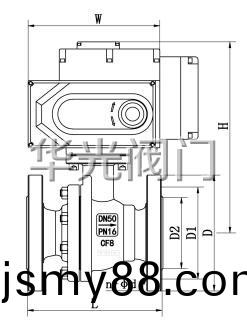

Q941F46-10/16C電動襯氟球閥外形尺寸：

公稱通徑		標準值						參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-￠d	L1	H
		PN1.6(MPa)
15	1/2	140/130	95	65	45	2	14	4-￠14	231	350
20	3/4	140/130	105	75	55	2	16	4-￠14	231	370
25	1	150/1340	115	85	65	2	16	4-￠14	231	375
32	11/4	165	135	100	78	2	18	4-￠18	231	385
40	11/2	180/165	145	110	85	3	18	4-￠18	231	390
50	2	200/203	160	125	100	3	20	4-￠18	231	435
65	21/2	220/222	180	145	120	3	20	4-￠18	261	460
80	3	250/241	195	160	135	3	22	4-￠18	261	465
100	4	280/305	215	180	155	3	24	8-￠18	285	612
125	5	320/356	245	210	185	3	26	8-￠18	285	625
150	6	360/394	280	240	210	3	28	8-￠23	325	700
200	8	457	335	295	265	3	30	8-￠23	325	740

Q941F46-10/16C電動襯氟球閥產(chan)品選型：
（1）閥體參數：公稱通徑、工作壓力、工藝介質(zhi)、使用場合、閥體材料等系列參數(shu)。
（2）執行器參數(shu)：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)

?
訂貨須知：
一、①Q(mào)941F46-10/16C電動襯氟球閥產(chan)品名稱與型號②Q941F46-10/16C電動襯氟球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經(jing)由設(she)計單位選定Q941F46-10/16C電動襯氟球閥型號，請按Q941F46-10/16C電動襯氟球閥型號直接向我們?nèi)A(hua)光閥門銷售部訂購。
三、當使用的場合非常重要或環(huan)境比較復雜時,請您盡量提供設(she)計圖紙和詳細參數(shu)，由我們華光閥門專家為您審核把關。
