D641F46-10/16C氣動襯氟法蘭蝶閥概述：
D641F46氣動法蘭襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴(yan)密的密封性能，超長的使用壽命;可作快速切斷或調(diao)節流量之用。適用于要求可靠密封和良好調節(jie)特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉(zhuan)基面加氟橡膠來控制;保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，有嚴重腐蝕性介質的使用場(chang)合，如：硫酸、氫氟酸、磷酸、氯氣、強堿等具有強腐蝕性的介質。

D641F46-10/16C氣動襯氟法蘭蝶閥工作原理：
氣動襯氟蝶閥是用隨閥桿一起轉(zhuan)動的蝶板作啟閉件,用以實(shi)現(xian)閥門的開啟、關閉與調(diao)節。另外，蝶閥還有體積小、重量輕、結構(gou)簡單等優點(dian)，與同參數(shu)閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實(shi)現(xian)啟、閉過程，又由于轉(zhuan)軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

D641F46-10/16C氣動(dong)襯氟法蘭蝶閥主要特點(dian)：
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調(diao)節(jie)
2、四級加載彈性密封，絕對(dui)保證了閥門內、外的零泄漏；
3、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
4、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
5、軸的徑向采用O型圈與金屬墊的組合；
6、閥座鑲在有彈性條的閥體的槽內；
7、采用可調彈性彈子定位。定位準確，結構簡單。

D641F46-10/16C氣動(dong)襯氟法蘭蝶閥采用標(biao)準(zhun)：
設(she)計標(biao)準(zhun)：GB/T12238-1989；
lS010631-1994或BSEN593-1998
法蘭連接尺寸GB/T17241．6-1998：
IS07005-2或BSEN1092-2002
結(jie)構(gou)長度:GB/T12221-1989：
lS05752-1988或BSEN558-1
壓力試驗：GB/T13927-1992；JB/T9092-1999；
lS05028-1993或BS6755-l-1986

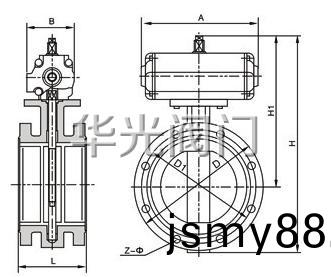

D641F46-10/16C氣動襯氟法蘭蝶閥結構圖：


D641F46-10/16C氣動(dong)襯氟法蘭蝶閥用途：
氣動(dong)襯氟法蘭蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫(yi)藥、化工、石油、電力、；治金、城建、輕紡、造紙等給排水、氣體管道上作調(diao)節流量和截流介質的作用。
?
D641F46-10/16C氣動(dong)襯氟法蘭蝶閥主要技術參數：

公稱通徑	DNmm	50～2000
公稱壓力	PNMPa	0.6	1.O	1.6
試驗(yan)壓力PsMPa	強(qiang)度試驗(yan)	0.9	1.5	2.4
?	密封試驗(yan)	O.66	1.1	1.76
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
驅動形式	手動(dong)、蝸輪傳動、氣傳動(dong)、電傳動

??
D641F46-10/16C氣動(dong)襯氟法蘭蝶閥主要零件的材料：

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、不銹鋼
蝶板	球墨鑄鐵、鑄鋼、不銹鋼及特殊材料襯F46
密封圈	聚四氟乙烯
閥桿	2Cr13、不銹鋼
填料	0型圈、柔性石墨

??
D641F46-10/16C氣動襯氟法蘭蝶閥外形連接尺寸：

公稱通徑 DN（mm）	尺寸
?	L	1.0MPa			1.6MPa
?	?	D	D1	Z-Φd	D	D1	Z-Φd
50	108	165	125	4-18	165	125	4-18
65	112	185	145	4-18	185	145	4-18
80	114	200	160	8-18	200	160	8-18
100	127	220	180	8-18	220	180	8-18
125	140	250	210	8-18	250	210	8-18
150	140	285	240	8-22	285	240	8-22
200	152	340	295	8-22	340	295	12-22
250	165	395	350	12-22	405	355	12-26
300	178	445	400	12-22	460	410	12-26
350	190	505	460	16-22	520	470	16-26
400	216	565	515	16-26	580	525	16-30
450	222	615	565	20-26	640	585	20-30
500	229	670	620	20-26	710	650	20-33
600	267	780	725	20-30	840	770	20-36
700	292	895	840	24-30	910	840	24-36
800	318	1015	950	24-33	1025	950	24-39

?
?
訂貨須知：
一、①D641F46-10/16C氣動襯氟法蘭蝶閥產品名稱與型號(hao)②D641F46-10/16C氣動(dong)襯氟法蘭蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設(she)計(ji)單位選定D641F46-10/16C氣動(dong)襯氟法蘭蝶閥型號，請按D641F46-10/16C氣動(dong)襯氟法蘭蝶閥型號直接向我們?nèi)A(hua)光閥門銷售部訂購。
三、當(dang)使用的場(chang)合非常重要或環(huan)境比較復雜時,請(qing)您盡量提供設(she)計(ji)圖紙和詳細(xi)參數(shu)，由我們華光閥門專家為您審核把關。
?
