D341F46-10/16C襯(chen)氟渦輪(lun)法蘭(lan)蝶(die)閥(fa)概述：
D341F46-10/16C法(fa)蘭(lan)式(shi)襯四(si)氟蝶閥(fa)采用(yong)帶(dai)有(you)球形(xing)密封表面的(de)襯(chen)聚四(si)氟乙(yi)烯(xi)包襯(chen)蝶(die)板，操作輕便(bian)，嚴密的密(mi)封(feng)性能(neng)，超(chao)長(zhang)的使用壽命；可(ke)作快速切(qie)斷(duan)或調節流量(liang)之(zhi)用(yong)。適用(yong)于要(yao)求(qiu)可(ke)靠(kao)密(mi)封(feng)和良(liang)好(hao)調(diao)節(jie)特性(xing)的(de)場合。
D341F46-10/16C襯氟(fu)渦(wo)輪法蘭(lan)蝶(die)閥(fa)工作原(yuan)理：
D341F46-10/16C法蘭(lan)式襯四氟(fu)蝶(die)閥蝶(die)板的回(hui)轉中(zhong)心(xin)位(wei)于閥(fa)體的中(zhong)心線(xian)和(he)蝶(die)板的(de)密(mi)封(feng)面(mian)截(jie)面(mian)上(shang)。閥(fa)座(zuo)采(cai)用四(si)氟(fu)塑料(liao)。關閉時(shi)蝶(die)板的(de)外圓密封面(mian)擠壓四氟閥卒(zu)，使閥座產(chan)生彈性(xing)變(bian)形，從(cong)而形(xing)成彈性力(li)作(zuo)為密(mi)封(feng)比壓保證(zheng)襯(chen)氟蝶閥(fa)的密(mi)封。法蘭式(shi)襯氟蝶(die)閥(fa)密(mi)封(feng)結(jie)構采(cai)用(yong)聚四(si)氟(fu)乙烯(xi)、使閥(fa)座(zuo)在具有(you)彈性的同時(shi)強度更好(hao)。同(tong)時(shi)將蝶(die)板(ban)用(yong)聚四(si)氟(fu)乙(yi)烯(xi)全包(bao)覆(fu)，使蝶(die)板具(ju)有較強的(de)抗(kang)腐(fu)蝕性能(neng)。
D341F46-10/16C襯(chen)氟渦輪(lun)法(fa)蘭(lan)蝶(die)閥(fa)結構(gou)特點：
1、設(she)計新穎、合(he)理(li)、結(jie)構獨(du)特，重(zhong)量(liang)輕(qing)，啟閉迅(xun)速(su)。
2、操(cao)力矩小(xiao)，操(cao)作(zuo)方便(bian)，省力靈(ling)巧。
3、可(ke)以任何(he)位置(zhi)安(an)裝，維修(xiu)方(fang)便。
4、密封件可以(yi)更(geng)換，密封(feng)性(xing)能可(ke)靠達(da)到雙(shuang)向(xiang)密封零(ling)泄漏。
5、密封(feng)材(cai)料耐老(lao)化、耐腐蝕，使用(yong)壽命(ming)長等特點(dian)。

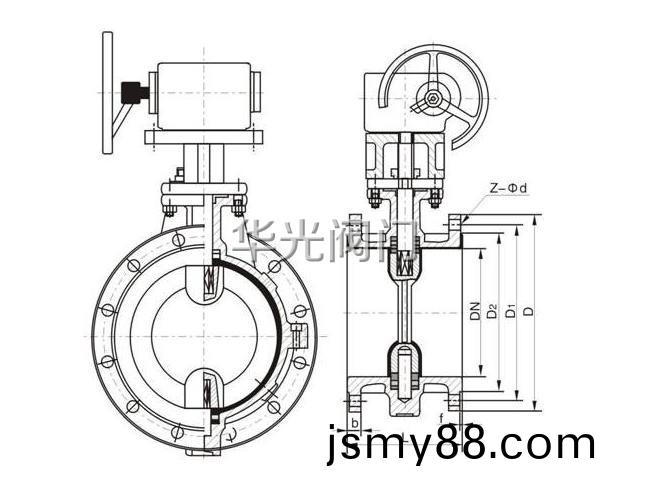

D341F46-10/16C襯氟渦(wo)輪(lun)法(fa)蘭(lan)蝶閥(fa)結(jie)構圖(tu)：
D341F46-10/16C襯(chen)氟(fu)渦(wo)輪法(fa)蘭蝶閥(fa)適用(yong)范圍(wei)：
襯氟(fu)法(fa)蘭蝶(die)閥作為一(yi)種用(yong)來實現管路(lu)系統(tong)通斷(duan)及(ji)流量控(kong)制(zhi)的(de)部件(jian)，在石(shi)油(you)、化工(gong)、冶金、水電(dian)等許多領(ling)域(yu)中得到(dao)極為(wei)廣(guang)泛(fan)地應(ying)用。適用(yong)在-50℃～150℃的各(ge)種濃(nong)度(du)的王水、硫酸、鹽(yan)酸(suan)、氫氟(fu)酸(suan)和各種(zhong)有(you)機(ji)酸、強酸(suan)、強氧化(hua)劑(ji)，FEP法蘭襯(chen)氟(fu)蝶(die)閥適(shi)用于各(ge)種(zhong)濃(nong)度(du)的(de)強(qiang)堿(jian)有(you)機(ji)溶劑以及其(qi)它腐(fu)蝕性(xing)氣(qi)體、液體(ti)介質(zhi)的管(guan)路(lu)上使(shi)用。
?
D341F46-10/16C襯(chen)氟渦輪(lun)法蘭(lan)蝶(die)閥(fa)主要(yao)零(ling)件(jian)材(cai)料:
|
型號(hao) |
閥體 |
閥(fa)瓣 |
支(zhi)架 |
密(mi)封(feng)擋圈(quan) |
|
D341F46-10/16C |
WCB襯F46 |
WCB襯F46 |
WCB襯(chen)F46 |
聚(ju)四氟(fu)乙(yi)烯(xi)F4PTFE |
?
D341F46-10/16C襯(chen)氟(fu)渦(wo)輪(lun)法(fa)蘭蝶(die)閥(fa)標準(zhun)：?
|
技術規范 |
|
設計(ji)標(biao)準 |
GB12238 |
|
結構長度(du) |
GB12221 |
|
法(fa)蘭(lan)標準 |
JB/T79-78 |
|
GB9113.1-26 |
|
檢驗(yan)試(shi)驗 |
GB/T13927 |
|
驅動(dong)方式 |
蝸輪、手動(dong)、電動(dong)、氣動(dong) |
?
D341F46-10/16C襯(chen)氟(fu)渦(wo)輪法(fa)蘭(lan)蝶(die)閥性(xing)能(neng)參數：
|
公稱(cheng)通徑(jing) |
DN(mm) |
50~2000 |
|
公(gong)稱(cheng)壓(ya)力(li) |
PN(MPa) |
0.6 |
1.0 |
1.6 |
試驗壓(ya)力(li)
Ps(MPa) |
強(qiang)度(du)試驗(yan) |
0.9 |
1.5 |
2.4 |
|
密(mi)封試(shi)驗 |
0.66 |
1.1 |
1.76 |
|
氣(qi)密(mi)封試(shi)驗 |
0.6 |
0.6 |
0.6 |
|
適(shi)用(yong)介質 |
空氣、水(shui)、污(wu)水(shui)、蒸汽(qi)、煤氣、油品等。 |
|
驅(qu)動(dong)形(xing)式(shi) |
手(shou)動(dong)、蝸(wo)桿蝸(wo)輪(lun)傳動、氣(qi)傳(chuan)動、電(dian)傳(chuan)動。 |
?
D341F46-10/16C襯氟渦(wo)輪法(fa)蘭(lan)蝶閥(fa)外型(xing)與連接尺(chi)寸：?
|
公(gong)稱通徑 |
PN1.0(MPa)主(zhu)要(yao)外(wai)形尺(chi)寸(cun)和(he)連接尺(chi)寸(mm) |
參(can)考(kao)值(zhi) |
重量 |
|
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H1 |
H2 |
㎏ |
|
50 |
108 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
280 |
88 |
12 |
|
65 |
112 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
290 |
95 |
13 |
|
80 |
114 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
310 |
105 |
14 |
|
100 |
127 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
340 |
115 |
16 |
|
125 |
140 |
245 |
210 |
185 |
3 |
24 |
8-Φ18 |
355 |
125 |
18 |
|
150 |
140 |
280 |
240 |
210 |
4 |
24 |
8-Φ23 |
380 |
165 |
38 |
|
200 |
152 |
335 |
295 |
265 |
4 |
26 |
8-Φ23 |
430 |
250 |
74 |
|
250 |
165 |
390 |
350 |
320 |
4 |
28 |
12-Φ23 |
450 |
265 |
105 |
|
300 |
178 |
440 |
400 |
368 |
4 |
28 |
12-Φ23 |
480 |
310 |
142 |
|
350 |
190 |
500 |
460 |
428 |
4 |
30 |
16-Φ23 |
600 |
330 |
179 |
|
400 |
216 |
565 |
515 |
482 |
4 |
32 |
16-Φ26 |
630 |
340 |
220 |
|
450 |
222 |
615 |
565 |
532 |
4 |
32 |
20-Φ26 |
655 |
390 |
268 |
|
500 |
229 |
670 |
620 |
585 |
5 |
34 |
20-Φ26 |
680 |
400 |
378 |
|
600 |
267 |
780 |
725 |
685 |
5 |
36 |
20-Φ30 |
730 |
460 |
608 |
|
700 |
292 |
895 |
840 |
800 |
5 |
40 |
20-Φ30 |
790 |
490 |
1050 |
|
800 |
318 |
1010 |
950 |
905 |
5 |
44 |
24-Φ34 |
880 |
590 |
1320 |
|
900 |
330 |
1110 |
1050 |
1005 |
5 |
46 |
28-Φ34 |
930 |
630 |
1795 |
|
1000 |
410 |
1220 |
1160 |
1115 |
6 |
50 |
28-Φ34 |
1000 |
670 |
1900 |
?
