H44H-16/25C鑄鋼旋啟式止回閥概述：
鑄鋼旋啟式止回閥也叫旋啟式法蘭止回閥，是靠管路中介質本身的流動產生的力而自動開啟和關(guan)閉的，屬于一種自動閥門。旋啟式止回閥的采用內裝搖臂旋啟式結(jie)構，閥門的所有啟閉件都裝于閥體內(nei)部，不穿透閥體，除了中法蘭部位用密封墊片和密封環(huan)外，整體沒有外漏點，杜絕閥門外泄的可能。 旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內(nei)有一定的自由度，有適當的微量位置補償。

H44H-16/25C鑄鋼旋啟式止回閥結(jie)構(gou)與特點：
1、選材考究，符合國內、外相關標準，材料的全面質(zhi)量高。
2、密封副配對**合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質(zhi)工況。
6、可按用戶要求設計制造不同結(jie)構(gou)形式和連接形式的止回閥，為各種設備配套使用。

H44H-16/25C鑄鋼旋啟式止回閥適用范圍：
城建、化工、冶金、石油、制藥、食品、飲料、環保，選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質(zhi)為：水、油品、蒸汽等。

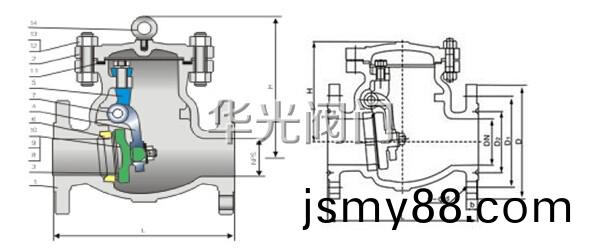

H44H-16/25C鑄鋼旋啟式止回閥結(jie)構(gou)圖：


H44H-16/25C鑄鋼旋啟式止回閥采用標準：

結(jie)構形式	螺柱閥蓋升降式止回閥
設計依據	GB	API
設計標準	GB/T 12235	BS1868
結(jie)構(gou)長度	GB/T 12221	ASME B16.10
連接法蘭	JB/T 79-94	ASME B16.5
試驗和檢驗	JB/T9092	API 598

注：閥門連接法蘭及對焊端尺寸可根據(ju)用戶要求設計制造。

H44H-16/25C鑄鋼旋啟式止回閥性能參數(shu)：

型號		H44H-16C～250
工作壓力（MPa）		1.6～25
適用溫度（℃）		≤425
適用介質		水、蒸汽、油品
材料	閥體、閥蓋、閥瓣	碳素鋼
	密封面	碳鋼堆焊鐵基合金

H44H-16/25C鑄鋼旋啟式止回閥主要零件材料：????????

序號 No.	零件名稱	材質
		ASTM	GB
1	閥體	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
3	閥瓣	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF
7	雙頭螺柱	A193-B7、A320-B8、A193-B8M	35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2
8	六角螺母	A194-2H、A194-8、A194-8M	45、35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2
9	墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
z6	閥蓋	A105、F11、F22、F5、F9 F304、F316、F321、F304L、F316L	25、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

H44H-16/25C鑄鋼旋啟式止回閥連接尺寸表：

型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸								重量 （Kg）
			L	D	D1	D2	b	Z-d	D3	H
H44H-16C ?	1.6	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	350	210	?
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30	?	?	320
		350	850	550	470	430	44	16-34	?	?	420

型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸								重量 （Kg）
			L	D	D1	D2	b	Z-d	D3	H
H44H-25C ?	2.5	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	435	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30	?	?	?

訂貨須知：
一、①H44H-16/25C鑄鋼旋啟式止回閥產品名稱與型號②H44H-16/25C鑄鋼旋啟式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H44H-16/25C鑄鋼旋啟式止回閥型號，請按H44H-16/25C鑄鋼旋啟式止回閥型號直接向我們?nèi)A(hua)光閥門銷售部訂購。
三、當使用的場合非常重要或環(huan)境比較復雜時,請您盡量提供設計圖紙和詳細參數(shu)，由我們華光閥門專家為您審核把關(guan)。
