（一）蒸汽(qi)流(liu)量(liang)計 工作(zuo)技(ji)術(shu)參數

1）、測量(liang)介(jie)質：液體、一(yi)般氣(qi)體(ti)、天然(ran)氣、蒸(zheng)汽（飽和(he)蒸(zheng)汽(qi)和過(guo)熱蒸(zheng)汽）；

2）、測(ce)量可能(neng)范圍(wei)：雷諾數為(wei)5×103～7×106

3）、正常測量(liang)范(fan)圍：雷(lei)諾(nuo)數(shu)為(wei)2×104～7×106

4）、測量流(liu)速范(fan)圍：液(ye)體0.5～7m/s　 氣體4～35mm/s 蒸汽7～70m/s

5）、被(bei)測流(liu)體溫度：-40℃～+300℃

6）、被(bei)測(ce)流體(ti)溫度(du)：1.6、4、25MPa

7）、準確(que)度：1級(ji)、1.5級(ji)、0.5級(ji)（通過(guo)非(fei)線性(xing)修(xiu)整(zheng)方(fang)可(ke)達(da)到(dao)0.5級）；

8）、重復(fu)性(xing)：指示值的0.2%；

9）、表體材料(liao)：ICr18Ni9Ti；

10）、壓(ya)力損(sun)失(shi)：△=1.2×r×V2×10-6 式(shi)中：△P-壓力損(sun)失 r-被測(ce)的(de)流(liu)體密度(du)（Kg/m3） v-管內(nei)平均流(liu)速(su)（m/s）

11）、環(huan)境(jing)溫(wen)度(du)：-20℃～+55℃（特殊(shu)要求(qiu)定(ding)貨(huo)說(shuo)明）

12）、環(huan)境(jing)濕度(du)：≤90%RH

13）、大氣(qi)壓(ya)力(li)：86-106KPa

14）、外(wai)供(gong)電(dian)源(yuan)：3.6～224VDC

15）、內(nei)供(gong)電(dian)源(yuan)：3～4.5VVDDC

16）、工作電源：80/A

17）、工作(zuo)電壓：2.7～3.6v

18）、工(gong)作頻率：0.1～3000H

19）、信號(hao)遠(yuan)傳(chuan)距(ju)離(li)：100mm

20）、信號輸(shu)出：脈沖輸(shu)出（外(wai)供(gong)電源）電(dian)流輸出(chu)4～20mADC（兩(liang)線(xian)制(zhi)外供(gong)24VDC電(dian)源）脈沖(chong)輸出(chu)與(yu)電流(liu)輸(shu)出只能選(xuan)一種(zhong)方式(shi)。
（二） ?規(gui)格及測量(liang)范圍(wei)

渦(wo)街(jie)流(liu)量(liang)計(ji)主(zhu)要用(yong)于(yu)工業(ye)管(guan)道(dao)介(jie)質(zhi)流體的流(liu)量(liang)測量,如(ru)氣(qi)體(ti)、液(ye)體(ti)、蒸氣等(deng)多種介(jie)質。其特點是壓力(li)損失(shi)小(xiao),量程范圍(wei)大,精度(du)高,在測量工況(kuang)體(ti)積(ji)流量(liang)時幾(ji)乎(hu)不(bu)受流體(ti)密(mi)度、壓力、溫(wen)度、粘度等參數的影響。無可(ke)動機械零(ling)件(jian)，因(yin)此可(ke)靠性(xing)高,維(wei)護量(liang)小(xiao)。儀表參(can)數(shu)能(neng)長期(qi)穩定(ding)。渦街(jie)流(liu)量(liang)計采用壓(ya)電(dian)應(ying)力(li)式傳(chuan)感(gan)器(qi),可靠性高,可(ke)在(zai)-20℃～+250℃的(de)工(gong)茁(zhuo)度(du)范圍內(nei)工(gong)作(zuo)。有模(mo)擬(ni)標(biao)準信號(hao),也(ye)有(you)數(shu)字(zi)脈沖(chong)信(xin)號(hao)輸出,容易(yi)與(yu)計算機等數(shu)字(zi)系(xi)統(tong)配套(tao)使用(yong),是(shi)一(yi)種比(bi)較**、理想(xiang)的流(liu)量儀(yi)表(biao)。

在(zai)實(shi)際(ji)應(ying)用中(zhong)，往往大流(liu)量(liang)遠低于儀表的(de)上限(xian)值(zhi)，隨(sui)著(zhe)負(fu)荷的(de)變(bian)化(hua)，小流(liu)量又往(wang)往(wang)會低(di)于(yu)儀(yi)表的下(xia)限值(zhi)，儀(yi)表(biao)并非(fei)工(gong)作(zuo)在它(ta)的佳(jia)工作(zuo)段(duan)，為了解(jie)決(jue)這一問題(ti)，通(tong)常(chang)采(cai)用在測(ce)量處縮(suo)徑提高測量處(chu)的流速，并選(xuan)用較小(xiao)口(kou)徑(jing)的(de)儀表以利于儀(yi)表的(de)測(ce)量，但(dan)是(shi)這(zhe)種(zhong)變徑(jing)方式必(bi)須在(zai)變(bian)徑管與(yu)儀(yi)表(biao)間有(you)長度為(wei)15D以(yi)上(shang)的(de)直管段(duan)進(jin)行(xing)整(zheng)流，使(shi)加工、安(an)裝(zhuang)都(dou)不(bu)方(fang)便。我(wo)公(gong)司(si)研制的(de)縱(zong)斷(duan)面(mian)形狀(zhuang)為(wei)圓弧(hu)的(de)LGZ變徑整(zheng)流(liu)器(qi)，具有整(zheng)流、提高(gao)流速(su)及改(gai)變(bian)流速(su)分布多重作(zuo)用，其結構(gou)尺(chi)寸小(xiao)，僅為工藝(yi)管內(nei)徑(jing)的(de)1/3，與(yu)渦(wo)街流量(liang)計作成一體(ti)，不僅不需要另(ling)外附(fu)加(jia)一(yi)段(duan)直管(guan)段(duan)，還(hai)可(ke)以(yi)降(jiang)低(di)對工藝管(guan)直管段的要求(qiu)，安(an)裝非(fei)常(chang)方(fang)便。

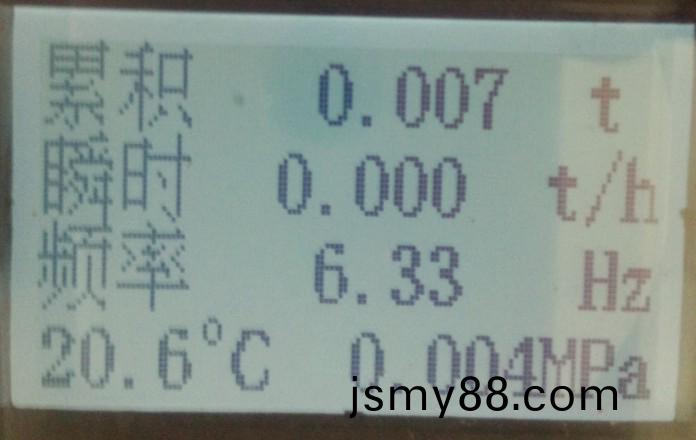

為(wei)了(le)使(shi)用方便(bian)，電(dian)池供電的本地顯示(shi)型(xing)渦(wo)街(jie)流(liu)量計(ji)采用微(wei)功(gong)耗(hao)高新(xin)技術(shu)，采用鋰電(dian)池供電(dian)可(ke)不(bu)間(jian)斷運(yun)行一年(nian)以(yi)上(shang)，節(jie)省(sheng)了電(dian)纜(lan)和(he)顯示儀(yi)表的(de)采(cai)購(gou)安裝(zhuang)費(fei)用(yong)，可(ke)就(jiu)地(di)顯(xian)示(shi)瞬時流(liu)量、累積流(liu)量等(deng)。溫度補(bu)償(chang)一體型(xing)渦街(jie)流(liu)量(liang)計(ji)還(hai)帶有溫(wen)度傳感(gan)器(qi)，可以(yi)直(zhi)接(jie)測(ce)量(liang)出(chu)飽(bao)和(he)蒸汽的溫(wen)度并(bing)計算出壓(ya)力，從(cong)而(er)顯(xian)示飽和(he)蒸汽(qi)的(de)質(zhi)量(liang)流量(liang)。溫壓補償(chang)一(yi)體型(xing)帶有(you)溫(wen)度(du)、壓力傳(chuan)感器，用(yong)于氣(qi)體(ti)流量(liang)測量(liang)可(ke)直接(jie)測量出氣體介(jie)質的(de)溫(wen)度(du)和(he)壓力(li)，從而顯(xian)示(shi)氣體(ti)的(de)標況(kuang)體積流量(liang)。原(yuan)理(li)

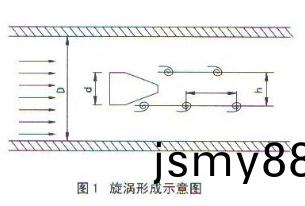

??? 在流(liu)體(ti)中設(she)置(zhi)三角(jiao)柱型(xing)旋渦(wo)發(fa)生體(ti)，則從(cong)旋渦(wo)發生體兩(liang)側(ce)交(jiao)替(ti)地產生(sheng)有(you)規則的旋(xuan)渦(wo)，這(zhe)種(zhong)旋渦稱為(wei)卡門旋渦，如(ru)圖(tu)1所示(shi)，旋(xuan)渦列(lie)在旋渦發生體(ti)下(xia)游(you)非對稱地排列。

設旋渦(wo)的發(fa)生(sheng)頻(pin)率為(wei)f，被測(ce)介(jie)質(zhi)平(ping)均(jun)流速為 ，旋(xuan)渦發生(sheng)體迎流(liu)面寬度為(wei)d，表體(ti)通(tong)徑為D，即可(ke)得(de)到(dao)以下關系(xi)式(shi)：　f=SrV1/d=SrV/md 　　　　　　　　　　　　　　　　　　　　（1）
式(shi)中(zhong)　　V1--旋渦(wo)發(fa)生(sheng)體(ti)兩側平(ping)均(jun)流速(su)，m/s；
Sr--斯特勞哈(ha)爾數(shu)；
m--旋渦發生(sheng)體(ti)兩(liang)側弓(gong)形面積(ji)與(yu)管(guan)道橫截(jie)面面(mian)積(ji)之比(bi)　　　　　　　　　管(guan)道(dao)內體(ti)積流量(liang)qv為
qv=πD2V/4=πD2mdf/4Sr 　　　　　　　　　　　　　　　　(2)
K=f/qv=[πD2md/4Sr]-1 　　　　　　　　　　　　　　　　 (3)
式中(zhong) K--流量(liang)計(ji)的儀表(biao)系(xi)數(shu)，脈(mai)沖(chong)數/m3（P/m3）。
K除與(yu)旋渦(wo)發(fa)生體、管道的(de)幾(ji)何(he)尺寸(cun)有(you)關外(wai)，還與(yu)斯(si)特勞(lao)哈(ha)爾(er)數(shu)有關。斯(si)特(te)勞(lao)哈爾(er)數為無量(liang)綱參數(shu)，它(ta)與(yu)旋渦發(fa)生(sheng)體(ti)形狀(zhuang)及雷諾(nuo)數(shu)有關，
圖(tu)2所示(shi)為圓(yuan)柱狀旋(xuan)渦(wo)發生(sheng)體(ti)的斯(si)特勞(lao)哈爾(er)數與管(guan)道雷(lei)諾數(shu)的關(guan)系圖(tu)。由(you)圖可見，在(zai)ReD=2×104～7×106范(fan)圍內(nei)，Sr可視(shi)為常數(shu)，這是儀(yi)表正常(chang)工(gong)作(zuo)范(fan)圍(wei)。當測量氣體(ti)流(liu)量(liang)時(shi)，VSF的流(liu)量(liang)計(ji)算(suan)式(shi)為(wei)(4)?

圖(tu)2 斯特勞(lao)哈爾(er)數與雷諾數(shu)關系曲(qu)線
式(shi)中(zhong) qVn，qV--分別(bie)為標準(zhun)狀態下（0oC或20oC，101.325kPa）和(he)工況(kuang)下(xia)的體積(ji)流量，m3/h；?
Pn，P--分別(bie)為(wei)標準狀態(tai)下(xia)和(he)工況下(xia)的絕對壓(ya)力(li)，Pa；
Tn，T--分別(bie)為(wei)標準(zhun)狀(zhuang)態(tai)下(xia)和工況下的(de)熱(re)力學(xue)溫度(du)，K；
Zn，Z--分別(bie)為標準(zhun)狀(zhuang)態下(xia)和(he)工況(kuang)下氣體(ti)壓縮(suo)系(xi)數。?
由(you)上式可(ke)見，VSF輸出的脈沖(chong)頻率信號不受流體(ti)物性和組(zu)分變(bian)化(hua)的(de)影響(xiang)，即儀表系數(shu)在(zai)一定(ding)雷(lei)諾數范(fan)圍(wei)內(nei)僅(jin)與(yu)旋(xuan)渦(wo)發生(sheng)體(ti)及管道的形(xing)狀(zhuang)尺寸(cun)等(deng)有關。但是轉(zhuan)流(liu)量計(ji)在物料(liao)平(ping)衡(heng)及(ji)能源(yuan)計(ji)量中需(xu)檢測(ce)質(zhi)量(liang)流量(liang)，這(zhe)時流量計(ji)的輸出(chu)信(xin)號應同(tong)時監(jian)測(ce)體(ti)積流(liu)量(liang)和流(liu)體(ti)密度，流(liu)體物性(xing)和組分(fen)對(dui)流(liu)量(liang)計(ji)量(liang)還(hai)是有直(zhi)接(jie)影響(xiang)的。

蒸(zheng)汽(qi)渦(wo)街流(liu)量(liang)計(ji)口徑(jing)和流(liu)量選(xuan)型表(biao)

渦(wo)街流量(liang)計	公(gong)稱(cheng)通(tong)徑(jing)ＤN (ｍｍ)	流(liu)量(liang)范圍(wei)（ｍ３／ｈ）
		液 體	氣(qi) 體(ti)	蒸(zheng) 汽(qi)
LUGB	250	100～1000	1000～8000	930～8000
LUGB	300	150～1500	1500～11500	1330～11440
LUGB	350	200～2000	2000～15600	1800～15600
LUGB	400	250～2500	2500～20000	2400～20000
LUGB	500	400～4000	4000～30000	3700～31800
LUGB	600	500～5000	5000～45000	5300～45800
LUGB	700	700～7000	7000～60000	7300～62300
LUGB	800	900～9000	9000～80000	9500～81400
LUGB	1000	1400～14000	14000～120000	14800～127200
