D371X-10/16美標對夾式渦輪蝶閥用途：
D371X美標對夾式渦輪蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調(diao)節(jie)流量和截流介質的作用。
D371X-10/16美標對夾式渦輪蝶閥特點：
1、本閥具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質(zhi)，供用戶選擇。
4、蝶板采用框架結構(gou)，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構(gou)獨特，操作靈活，省力，方便。
D371X-10/16美標對夾式渦輪蝶閥采用標準：
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

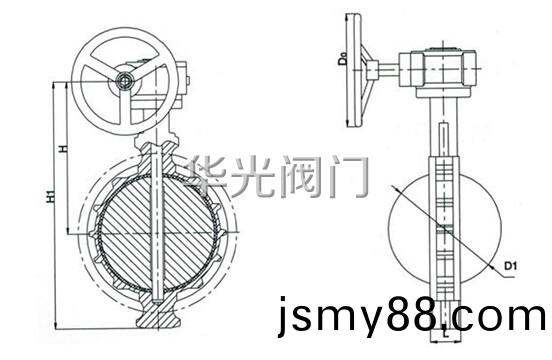

D371X-10/16美標對夾式渦輪蝶閥結構圖：
?
D371X-10/16美標對夾式渦輪蝶閥零件材料：
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
|
蝶板 |
鑄鋼、不銹鋼及特殊材料 |
|
密封圈 |
各種橡膠、聚四氟 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨O |
D371X-10/16美標對夾式渦輪蝶閥性能參數：
|
公稱通徑 |
DN（mm） |
50～2000 |
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
適用介質(zhi) |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
D371X-10/16美標對夾式渦輪蝶閥外形尺寸：
|
DN |
主要外形尺寸 |
主要連接尺寸 |
|
0.6MPa |
1.0MPa |
1.6MPa |
|
L |
H |
HO |
A |
B |
DO |
n-d |
DO |
n-d |
DO |
n-d |
|
50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
56 |
115 |
411 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
56 |
137 |
447 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
60 |
164 |
572 |
270 |
280 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
|
250 |
68 |
206 |
646 |
270 |
280 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
78 |
230 |
738 |
380 |
420 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
78 |
248 |
761 |
380 |
420 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
102 |
289 |
877 |
450 |
470 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
114 |
320 |
938 |
480 |
490 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
127 |
343 |
993 |
480 |
490 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
154 |
413 |
1131 |
480 |
490 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
165 |
478 |
1476 |
640 |
660 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
190 |
525 |
1533 |
640 |
660 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
203 |
585 |
1655 |
750 |
860 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
1000 |
216 |
640 |
1765 |
850 |
900 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
254 |
755 |
1995 |
850 |
900 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
D371X-10/16美標對夾式渦輪蝶閥密封材料選用和適用溫度：
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐*高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐*低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
?
訂貨須知：
一、①D371X-10/16美標對夾式渦輪蝶閥產(chan)品名稱與型號②D371X-10/16美標對夾式渦輪蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D371X-10/16美標對夾式渦輪蝶閥型號，請按D371X-10/16美標對夾式渦輪蝶閥型號直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設(she)計圖紙和詳細參數(shu)，由我們華光閥門專家為您審核把關。
