Z41F46-10/16C襯氟閘閥概述：
襯氟閘閥是一種*帶見的啟閉閥門，利用兩側(ce)面密封呈楔狀的閘板來接通或截斷管路中介質(zhi)，楔式閘閥不允許微量開啟在管路中作節(jie)流裝置用，以免因高速流動的介質(zhi)沖蝕而加快密封面的損壞。手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為聚四氟乙烯，公稱壓力PN16~PN25，閥體材料為灰鑄鐵襯氟塑料的閘閥。FEP(F46)、PCTFE(F3)襯氟閘閥適用在-50℃~150℃的各種濃度的王水、氫氟酸和各種有機酸、強酸、強(qiang)氧化劑，F(xiàn)EP還適用于各種濃度的強(qiang)堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結(jie)構(gou)并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質(zhi)的零泄漏。

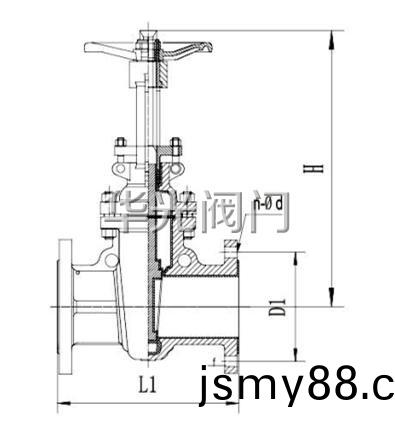

Z41F46-10/16C襯氟閘閥結(jie)構(gou)圖：


Z41F46-10/16C襯氟閘閥特點：
1、閥體有扁體和圓體兩種形狀：GB閥門采用圓體，ANSI磅級閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質(zhi)接觸的部件，全部名襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標(biao)準填料，密封性能好，維修更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質(zhi)可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。

Z41F46-10/16C襯氟閘閥技術規(gui)范：

設(she)計(ji)標準(zhun)	GB12234
結構(gou)長度	GB12221
法蘭標準	JB/T79-94
	GB9113.1-26
檢驗(yan)試驗	GB/T13927
驅(qu)動方式	手動、電動、氣動

?
Z41F46-10/16C襯氟閘閥主要性能參數：

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z41F46-16C	16	1.6	≤150	腐蝕性介質(zhi)
Z41F46-16C
Z41F46-25C	25	2.5

Z41F46-10/16C襯氟閘閥主要零件材料：

型號	材料
	閥體、閥蓋	閘板、閥桿	閥桿螺母	填料	手輪
Z41F46-16	灰鑄鐵襯氟塑料	碳素鋼襯氟塑料	球墨鑄鐵或鋁青銅、鑄鋼	聚四氟乙烯	球墨鑄鐵、鑄鋼
Z41F46-16C	鑄鋼襯氟塑料
Z41F46-25

Z41F46-10/16C襯氟閘閥主要外形尺寸：
Z41F46?型?PN16?氟塑料襯里楔式閘閥

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	45
125	325	245	210	185	22	8×Φ18	570	690	360	70
150	350	280	240	210	24	8×Φ23	640	790	400	90
200	400	335	295	265	26	12×Φ23	700	910	450	150

Z41F46?型?PN25?氟塑料襯里楔式閘閥

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	48
125	325	245	210	185	22	8×Φ18	570	690	360	76
150	350	280	240	210	24	8×Φ23	640	790	400	100
200	400	335	295	265	26	12×Φ23	700	910	450	165

?
訂貨須知：
一、①Z41F46-10/16C襯氟閘閥產(chan)品名稱與型號②Z41F46-10/16C襯氟閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經(jing)由設計(ji)單位選定Z41F46-10/16C襯氟閘閥型號，請按Z41F46-10/16C襯氟閘閥型號直接向我們華光閥門銷售部訂購。
三、當(dang)使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A光閥門專家為您審核把關(guan)。


?
